”Réglage de la luminosité d’une DEL à un niveau fixé par une entrée analogique”
Dans cette activité, selon le même principe que l’activité précédente, on va faire varier la luminosité d’une DEL en fonction de l’intensité lumineuse reçue par la photorésistance (la luminosité de la DEL est inversement proportionnelle à l’intensité lumineuse reçue) :
– La DEL est allumée ou éteinte en appuyant sur le bouton-poussoir,
– La luminosité de la DEL varie en fonction de la tension de l’entrée A5.

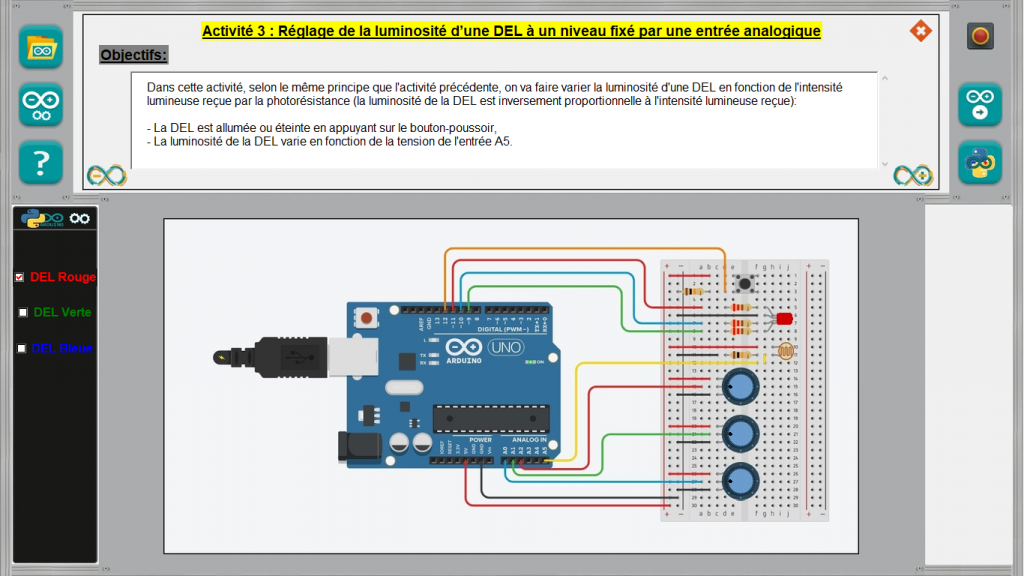

ARDUINO LAB – Fenêtre « Projet 2 – Activité 3 »
Après avoir cliqué sur le connecteur USB, le choix de la DEL est fait par l’intermédiaire du menu ci-contre:
Une modification dans le choix de la DEL quand une DEL est déjà allumée, entraîne une réinitialisation du programme. Il faut appuyer de nouveau sur le bouton poussoir pour allumer la DEL choisie.
Si le mode de fonctionnement est le ”contrôle de l’Arduino”, la DEL du circuit réel et la DEL sur l’écran s’allument ou s’éteignent en appuyant sur le bouton poussoir du circuit réel ou sur celui du circuit affiché sur l’écran.
La luminosité de la DEL varie en fonction de la valeur de la photorésistance réelle ou de celle du circuit sur l’écran (le changement d’intensité lumineuse est alors simulé en passant la souris sur la photorésistance).
ARDUINO LAB – « La luminosité de la DEL varie en fonction de la tension de l’entrée A5 »
A tout moment, il est possible de visualiser le code et son algorithme, programmé en langage Arduino IDE ou en Python, permettant de réaliser cette activité, en cliquant sur les boutons :
Le code pourra être modifié pour voir l’influence des variables (choix de la DEL).
