”Faire clignoter une DEL”
![](https://www.ardpylab.fr/wp-content/uploads/2020/04/projet1-circuit4.png)
Comme première activité, nous allons faire clignoter une DEL (rouge, verte, ou bleue), préalablement choisie, connectée sur une des broches 8, 7, ou 2.
Cette activité a pour but l’apprentissage de l’utilisation des sorties digitales de l’Arduino qui ne peuvent prendre que 2 valeurs : 0 (niveau bas) ou 1 (niveau haut), soit électriquement : 0 V ou +5 V.
Donc, pour allumer la DEL, la broche de l’Arduino sur laquelle celle-ci est connectée, doit être au niveau haut (+5V) et pour l’éteindre, elle doit être au niveau bas (0 V).
Pour réaliser cette activité, on va demander à l’Arduino d’allumer une des 3 DELs (donc d’appliquer un niveau haut sur la broche de la DEL) pendant ½ seconde, puis de l’éteindre (donc d’appliquer un niveau bas sur la broche de la DEL) pendant une ½ seconde, puis à nouveau de l’allumer pendant ½ seconde et cela indéfiniment. De cette façon, on verra la DEL choisie clignoter.
![](https://www.ardpylab.fr/wp-content/uploads/2020/04/arduinolab-projet1-ce1-1024x576.png)

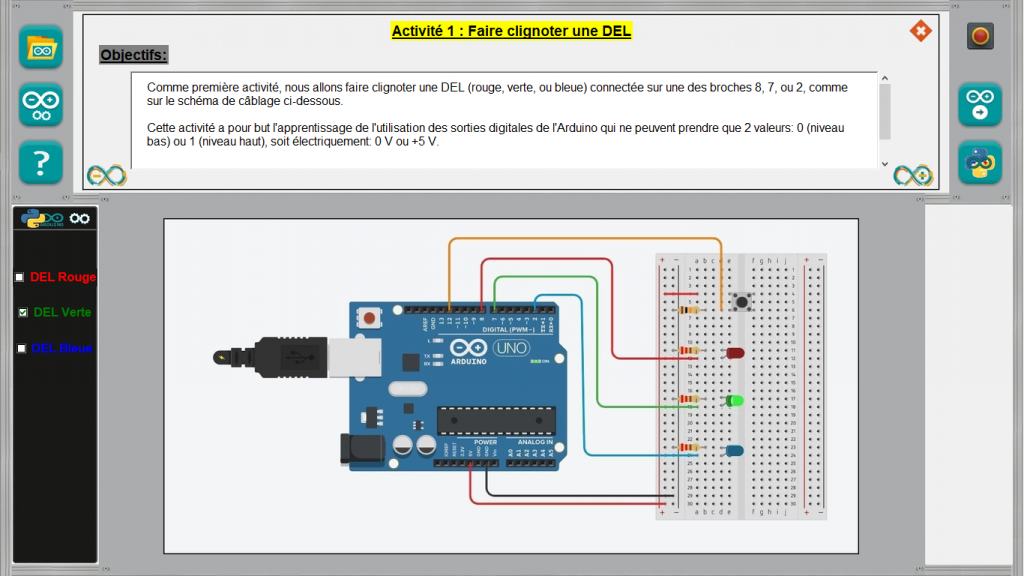

ARDUINO LAB – Fenêtre « Projet 1 – Activité 1 »
Après avoir cliqué sur le connecteur USB, le choix de la DEL est fait par l’intermédiaire de ce menu :
![](https://www.ardpylab.fr/wp-content/uploads/2020/04/arduinolab-projet1-1.png)
Si le mode de fonctionnement est le ”contrôle de l’Arduino”, la DEL du circuit réel et la DEL sur l’écran clignotent :
![](https://www.ardpylab.fr/wp-content/uploads/2020/04/arduinolab-projet1-2-1024x491.png)
A tout moment, il est possible de visualiser le code et son algorithme, programmé en langage Arduino IDE ou en Python, permettant de réaliser cette activité, en cliquant sur les boutons :
Le code pourra être modifié pour voir l’influence des variables (durée d’allumage, d’extinction, numéro de la broche de la DEL).
